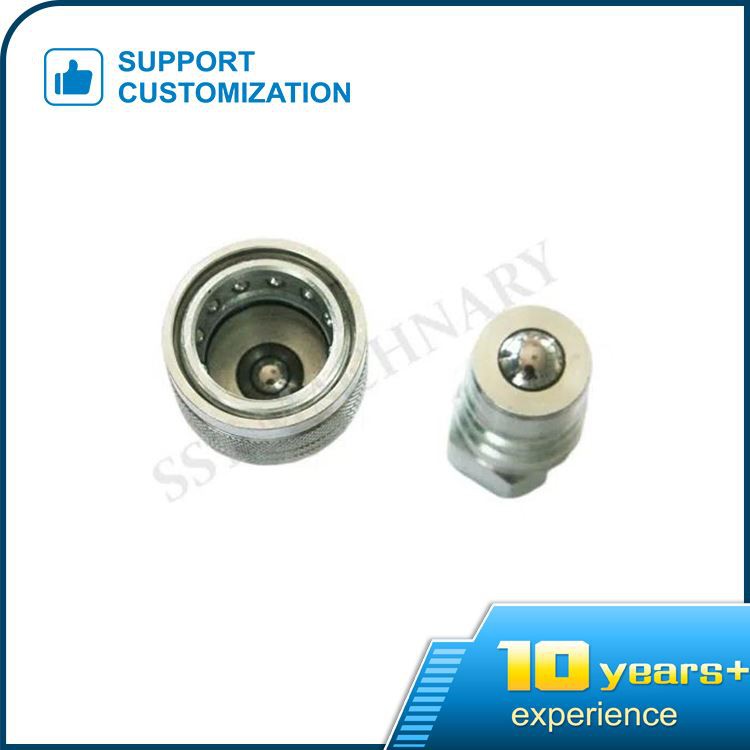

Hydraulische Schnellkupplung

Die hydraulische Schnellkupplung ist für besonders schwere Lasten konzipiert. Das Material der Buchse ist verchromter Stahl. Sowohl die Verriegelungshülsen des Steckers als auch der Buchse sind gehärtet und weisen eine gute Druckfestigkeit und Ermüdungsbeständigkeit sowie eine Selbstverriegelungsfunktion auf.

Diese Art von hhydraulische Schnellkupplungist eine Kupplung, die keine Werkzeuge erfordert und eine schnelle Montage und Demontage der Rohrleitung ermöglicht. Es hat zwei Strukturen: an beiden Enden offen und geschlossen und an beiden Enden offen.

Die hydraulische Schnellkupplung zum Öffnen und Schließen an beiden Enden besteht aus einem Anschlusskörper, einem Rückschlagventilkern, einem Mantel, einer Stahlkugel, einer Feder und einer Dichtung. Im inneren Hohlraum des Gelenkkörpers befindet sich ein Einwegventil. Wenn die beiden Verbindungskörper getrennt werden, dehnt sich der Ventilkern des Einwegventils unter der Wirkung ihrer jeweiligen Federn aus und drückt auf das konische Loch des Verbindungskörpers, um den Durchgang zu schließen. , das Öl in den Rohren auf beiden Seiten ist in den Rohren eingeschlossen und kann nicht abfließen; Wenn die beiden Verbindungskörper verbunden werden, kollidieren die beiden Schubstangen am vorderen Ende der Einwegventilspule und zwingen die Spule, das konische Loch des Verbindungskörpers zu verlassen, so dass die beiden Rohre auf den beiden Seiten des Rohrs liegen sind verbunden. Das Öl wird verbunden und die beiden Gelenkkörper werden mit Stahlkugeln verriegelt. Beim Arbeiten drückt die Außenhülse unter der Wirkung der Feder die Stahlkugeln in die U-förmige Nut des Gelenkkörpers, um die Gelenkkörper zu verbinden.
